築元機電技術有限公司
Zhu Yuan BIM
築基而起，
惇德而元。
專業機電BIM技術與工程規劃管理
施工界面協調及CSD衝突介面整合
BIM系統施工放樣詳圖&剖面高程圖
全棟管道間檢討
各機房空間檢討
全系統套繪
排除衝突問題
訂定各區淨高
釐清圖說問題
優化空間檢討
3D轉出施工圖紙
統合2D&3D，保持一致性
配合現場排除問題
前期規劃
介面整合
RFI提送
施工圖產出
您是否有遇到這些狀況:
施工圖僅是將設計圖說重新整理標註尺寸
施工圖管路高程僅供參考，實際須依現場來解決，無法按圖施工。
SEM穿牆、樑套管高程及位置不符。
排水高程無法出溝、逆流等。
管道間立管上下樓層位置不一
關於BIM
交給築元
您放心!
傳統BIM作法:
機電施工圖
設計圖
BIM建模
1.僅能依據"施工圖"來建置模型。
2.繪圖人員較無水電工程觀念。
3.無法配合私人案場，公共工程居多。
4.建置好模型廠商無法使用(不會使用軟體)
5.無產出施工圖說
築元BIM作法:
BIM建模
設計圖
產出施工圖
1.從設計圖直接進行規畫檢討。
2.皆能從現場角度出發進行規劃。
3.配合現場施做狀況進行調整。
4.模型檢討完後可產出施工、放樣圖。
5.產出局部剖面、透視等詳圖輔助施作。
6.提供簡易瀏覽軟體並提供教學。
有效利用BIM
輔助您所需要的價值
我們會提供您
管道空間規劃
RFI衝突疑義單提送
CSD整合協調
系統管路優化
SEM介面檢討
BIM施工圖說產出
服務內容
『管線美學，交給築元。』
bim檢討過程
善用BIM有效檢討，發揮最大效能
 |  |  |  |  |
|---|---|---|---|---|
 |  |  |  |
BIM檢討

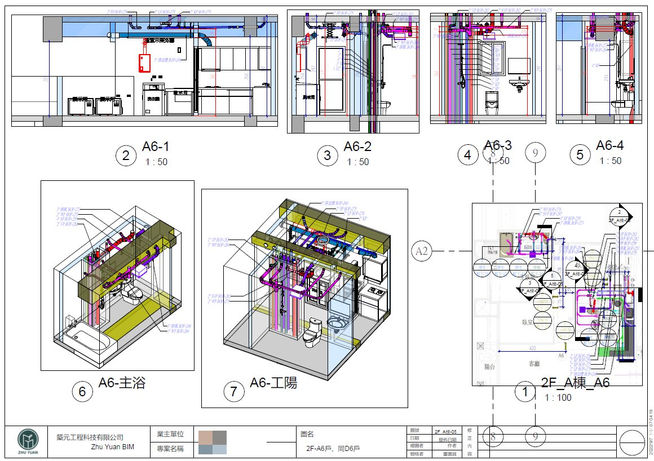

REVIT產出施工圖
讓BIM不再只是業主欣賞

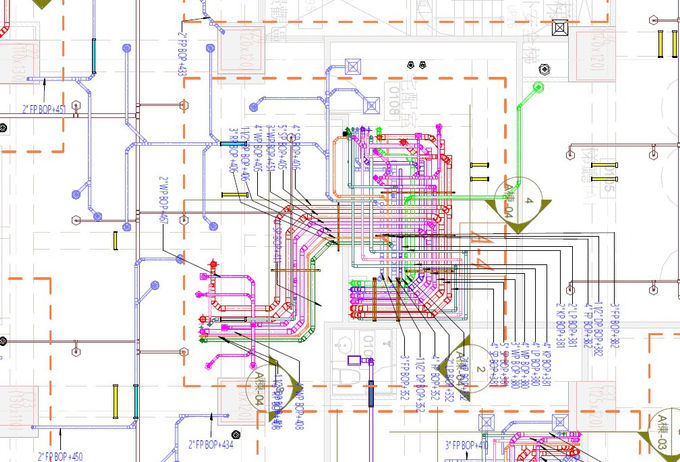

施工圖產出
